Wprowadzenie – po co porównywać 48 V i 230 V
Szyny magnetyczne 48 V i klasyczne szyny 230 V to dwa dojrzałe standardy w oświetleniu szynowym. Każdy z nich rozwiązuje inne problemy projektowe: 48 V oferuje minimalizm, miniaturowe moduły, bezpieczeństwo SELV i wysoką elastyczność estetyczną, natomiast 230 V zapewnia prostotę zasilania, dużą moc jednostkową, szeroką dostępność opraw oraz łatwą skalowalność w biurach i retailu. Ten poradnik porównuje te technologie pod kątem budowy, montażu, sterowania, jakości światła, bezpieczeństwa, kosztów inwestycyjnych (CAPEX) i eksploatacyjnych (OPEX), a także całkowitego kosztu posiadania (TCO). Znajdziesz tu praktyczne reguły doboru, mini-kalkulatory, scenariusze zastosowań i checklisty wdrożeniowe.
Definicje i architektura systemów

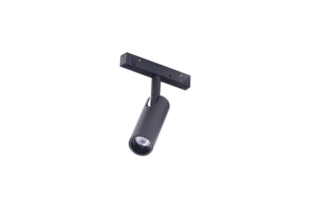

Szyny magnetyczne 48 V:
to liniowe profile z przewodnikami niskonapięciowymi (SELV), do których „na klik” podczepia się moduły opraw: reflektory mini, listwy liniowe, wall-wash, „sztyfty”, panele downlight. Połączenie mechaniczne jest jednocześnie połączeniem elektrycznym. Zasilanie zapewniają zewnętrzne zasilacze DC 48 V, lokowane w suficie, rozdzielni lub w dedykowanych skrzynkach.
Szyny klasyczne 230 V:
to 1-fazowe lub 3-fazowe tory zasilające w napięciu sieciowym. Oprawy wpinane są adapterem do toru, a selektor (w 3-fazowych) pozwala przydzielić oprawę do jednej z trzech faz i tworzyć niezależne sceny. Zasilacze (jeśli są) znajdują się zwykle w oprawach lub w adapterach.
Bezpieczeństwo elektryczne i przepisy
48 V:
napięcie bezpieczne SELV, korzystne w strefach dostępnych dla użytkowników i w bliskiej odległości od ludzi. Mniejsze ryzyko porażenia, łatwiejsze spełnienie wymogów przy dotykalnych elementach niskonapięciowych. Wymaga jednak poprawnego doboru zasilaczy, przekrojów przewodów i kontroli spadków napięcia.
230 V:
standardowe napięcie sieciowe. Wymaga bezwzględnego zachowania zasad ochrony przeciwporażeniowej, prawidłowego PE, doboru zabezpieczeń (nadprądowe, RCD, ewentualnie AFDD), zgodności z normami i dokumentacją producenta. W wersji 3-fazowej daje dodatkowe wyzwania związane z równoważeniem obciążeń.
Modularność i estetyka
48 V:
minimalistyczny profil, często wpuszczany w sufit GK lub podsufitkę. Moduły mogą mieć bardzo małe gabaryty, co pozwala tworzyć „znikające” linie światła i punktowe akcenty o wysokiej kulturze optycznej. Estetyczna spójność i możliwość gęstego „pikowania” mikro-opraw to znak rozpoznawczy. Szyny dostępne w wersjach natynkowych, podwieszanych i wpuszczanych.
230 V:
większe adaptery i oprawy, ale za to ogromna biblioteka modeli rynkowych: reflektory o wielu średnicach, wysokich mocach, liczne kolory i akcesoria. W biurach i retailu sprawdzi się estetyka techniczna, a w mieszkaniówce – starannie dobrane wzornictwo reflektorów lub opraw liniowych.
Moc, strumień i fotometria
48 V:
moc pojedynczej mini-oprawy bywa mniejsza niż w 230 V, ale liczbą modułów buduje się sumaryczny strumień. Kluczowe jest właściwe sekcjonowanie zasilaczy i ograniczanie spadków napięcia. Wysoka jakość optyk (honeycomb, przesłony, precyzyjne kąty 10–60°, wall-wash) pozwala rzeźbić światło bardzo świadomie.
230 V:
łatwo dostępne oprawy o większej mocy i strumieniu (np. 1500–4000 lm na oprawę reflektorową), co ułatwia pokrycie dużych kubatur i wysokich pomieszczeń. Świetny wybór dla open space, showroomów, witryn i sal sprzedaży, gdzie potrzeba dużego strumienia i dalekiego rzutu.
Warstwy światła i sceny
48 V:
świetne do warstwowania: ambient jako delikatne linie, task jako linie asymetryczne lub mini-reflektory, akcenty jako wąskie wiązki. Bardzo naturalnie łączy się z Tunable White i bezprzewodowym sterowaniem scenami (aplikacje mobilne).
230 V:
w 3-fazowych systemach prosto tworzy się trzy niezależne grupy funkcjonalne (np. ambient, ekspozycja, komunikacja). Możliwa integracja z DALI/0–10 V i zaawansowane sceny, choć często wymaga to już planowania magistrali sterującej.
Sterowanie i ściemnianie
48 V:
łatwość włączania driverów kompatybilnych z 0–10 V, DALI-2 czy systemami BLE. Tunable White dostępne w dedykowanych modułach. Ważne, by zaplanować sterowanie równolegle z doborem zasilaczy i sekcji.
230 V:
TRIAC (leading/trailing) dla prostych instalacji, 0–10 V i DALI-2 dla profesjonalnych. W 3-fazowych, oprócz podziału na fazy, opłaca się dołożyć sterowanie grupowe, jeśli scenariusze mają być bogatsze niż „trzy przełączniki”.
Montaż i infrastruktura
48 V:
szczególnie wygodne w sufitach GK (wpuszczane) oraz jako profile podwieszane z cienkimi linkami. Wymaga miejsca na zasilacze i dostęp serwisowy. Kluczowe jest prawidłowe rozplanowanie punktów zasilania (end-feed, center-feed) oraz długości sekcji.
230 V:
przewaga prostoty: przy małych inwestycjach często wystarcza doprowadzenie zasilania do jednego feed-in i logiczne układanie odcinków z łącznikami L/T/X. W 3-fazowych przewód 5-żyłowy i rozkład obciążenia między fazy.
Eksploatacja, serwis, rozbudowa
48 V:
szybka rekonfiguracja modułów, wymiana zasilacza lub sekcji po wcześniejszym rozłączaniu. Dobrze udokumentowany projekt (mapa sekcji i mocy) znacznie przyspiesza serwis. Wysoka powtarzalność barwy (SDCM) i CRI w ramach jednej serii pozwala utrzymać spójność wizualną.
230 V:
bardzo łatwy serwis opraw reflektorowych, szeroka dostępność zamienników wielu producentów. W 3-fazowych rozbudowa scen polega często na dopinaniu opraw do innej fazy albo na dołożeniu sterowania grupowego.
Gdzie 48 V sprawdzi się najlepiej
Mieszkaniówka premium: strefy dzienne, kuchnie otwarte z wyspą, korytarze-galerie, biblioteki domowe.
Horeca: lobby, bary, restauracje z niskimi sufitami, lounge, boutique-hotele.

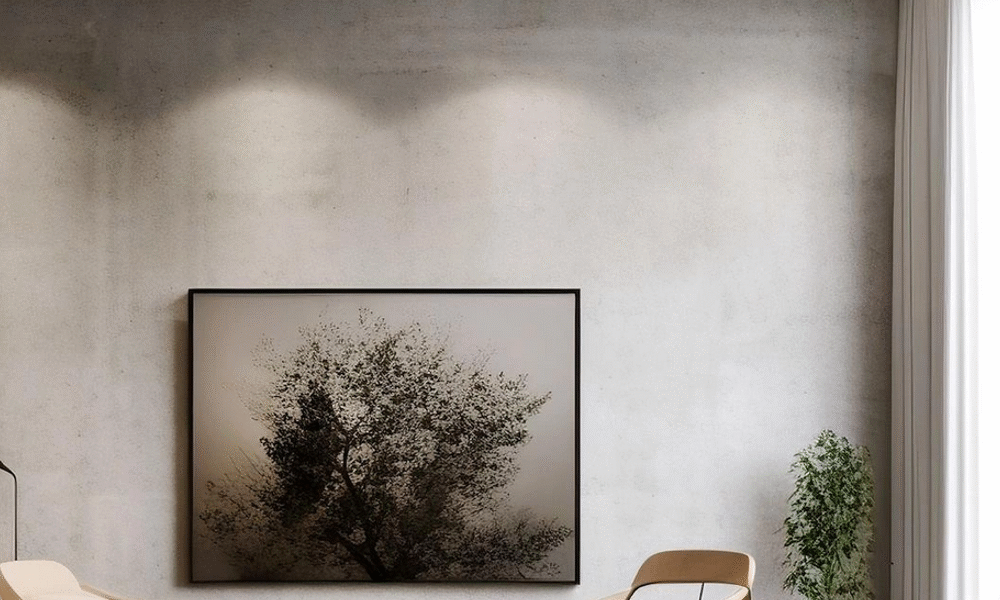

Ekspozycje i galerie: waloryzacja faktur, wall-wash, delikatne akcenty bez „technicznej” obecności opraw.
Strefy reprezentacyjne w biurowcach: recepcje, sale zarządów, showroomy.
Gdzie 230 V dominuje
Retail i markety: duże strumienie, wysokie sufity, dynamiczne przebudowy ekspozycji.
Biura open space: szkielet oświetlenia budowany oprawami liniowymi i reflektorami 3-fazowymi, integracja z DALI-2.
Hale i lofty: zasięg i moc.
Przestrzenie wielkokubaturowe: łatwość rozprowadzenia jednej magistrali zasilającej i elastyczność faz.
Jakość światła (CRI, TM-30, SDCM, flicker)
Obie technologie wspierają wysokiej klasy parametry:
CRI ≥90 jako standard, CRI 95 dla sztuki i gastronomii premium.
TM-30: Rf ≥90 i Rg w okolicy 100 dla zbalansowanej wierności i nasycenia.
SDCM ≤3, a przy długich liniach i mieszanych partiach warto dążyć do SDCM ≤2.
Flicker-free w całym zakresie ściemniania, zwłaszcza gdy przestrzeń bywa nagrywana lub użytkownicy są wrażliwi na migotanie.
UGR i komfort wizualny
48 V:
z natury łatwiej „ukryć” źródło światła dzięki małym modułom i głębokim osadzeniom. Osłony typu honeycomb i snoot ograniczają luminancję źródła w polu widzenia.
230 V:
ogromny wybór akcesoriów przeciwolśnieniowych (kratki, mikropryzmy, blendy). UGR ≤19 dla biurek osiąga się głównie przez dobór optyki i odpowiednie rozmieszczenie opraw.
Energetyka i efektywność
Efektywność lm/W nie wynika z napięcia, ale z jakości modułów LED i driverów. W praktyce różnice robi:
sprawność zasilaczy (w 48 V często centralnych),
sprawność driverów wbudowanych (w 230 V),
straty na optyce oraz sposób dystrybucji światła (akcent kontra ambient).
Dla instalacji z częstym ściemnianiem i scenami sterowanie ma większy wpływ na OPEX niż różnica napięcia.
Koszty: CAPEX, OPEX i TCO
CAPEX (koszt inwestycyjny):
48 V: zazwyczaj wyższy koszt profili, zasilaczy i modułów premium, prace montażowe bardziej precyzyjne, ale krótszy czas aranżowania scen.
230 V: tańsze komponenty bazowe, szeroka konkurencja cenowa, gotowe rozwiązania do dużych strumieni.
OPEX (eksploatacja):
48 V: niskie ryzyko błędów użytkownika, szybka rekonfiguracja modułów, łatwe dopasowanie natężenia i scen – oszczędność energii przez ściemnianie.
230 V: duża dostępność zamienników i serwisu, niskie koszty pojedynczych reflektorów, łatwe utrzymanie w retailu.
TCO (całkowity koszt posiadania):
zależy od scenariusza. W mieszkaniówce premium 48 V bywa korzystniejsze długoterminowo dzięki łatwej rekonfiguracji i wartości estetycznej. W retailu i biurach 230 V często wygrywa skalą, strumieniem i kosztem jednostkowym opraw.
Przykładowa kalkulacja TCO – mieszkanie 65 m²
Wariant 48 V:
CAPEX: wyższy o ok. 15–30% względem 230 V (profile, zasilacze, mini-moduły).
OPEX: niższy dzięki łatwemu ściemnianiu i scenom; oszczędność energii 10–25% rocznie vs brak sterowania.
TCO: po 5 latach różnice w kosztach całkowitych mogą się wyrównać, szczególnie gdy aranżacja jest modyfikowana i korzysta się z rekonfiguracji modułów bez dodatkowych prac w suficie.
Wariant 230 V:
CAPEX: niższy start, szeroki wybór reflektorów.
OPEX: oszczędność energii zależy od wdrożenia sterowania; bez ściemniania przewaga TCO maleje.
Przykładowa kalkulacja TCO – butik 120 m²
Wariant 3-fazowy 230 V:
CAPEX: korzystny przy dużej liczbie opraw o wysokim strumieniu.
OPEX: przewidywalny, łatwa wymiana opraw, szerokie portfolio zamienników.
TCO: po 5 latach z reguły korzystny, zwłaszcza przy zmianach ekspozycji i konieczności szybkiego przestawiania reflektorów między fazami.
Wariant 48 V:
CAPEX: wyższy, za to top estetyki i bardzo drobne akcenty.
OPEX: dobre, jeśli skutecznie korzysta się ze scen i ściemniania.
TCO: uzasadniony w butikach premium i galeriach sztuki, gdzie estetyka i precyzja światła wpływają na sprzedaż i wizerunek.
Montaż – różnice wykonawcze
48 V:
wymaga starannego planu zasilaczy i sekcji, rozważa się zasilanie dwupunktowe lub centralne dla długich biegów. Cięcie profili musi być czyste, styki bez opiłków, polaryzacja nienaruszona. Serwis zasilaczy zakłada dostęp rewizyjny.
230 V:
przewód 3-żyłowy dla 1-faz, 5-żyłowy dla 3-faz; ważna kolejność faz i rozkład obciążeń. Łączenie odcinków L/T/X i feed-in to prace szybkie dla doświadczonej ekipy. Adaptery opraw są wytrzymałe i łatwe w obsłudze.
Rozszerzenia: Tunable White, RGBW, czujniki
48 V:
Tunable White i mini-moduły RGBW są naturalnym rozszerzeniem. Dla sterowania wymagane są odpowiednie drivery i kontrolery (DALI DT8, BLE). Czujniki obecności i światła można zintegrować w obrębie sekcji.
230 V:
RGBW i TW dostępne są jako dedykowane oprawy lub taśmy z driverami. W biurach króluje DALI-2, w retailu często prostsze 0–10 V i sterowanie fazowe, zależnie od portfela opraw.
Trwałość, serwis, części zamienne
48 V:
zwracaj uwagę na dostępność modułów i spójność barwy w czasie. W projektach długoterminowych warto zabezpieczyć 10–20% zapasu kluczowych modułów, aby uniknąć różnic SDCM w przyszłości.
230 V:
ogromny rynek zamienników, co ułatwia szybki serwis. Warto ujednolicić serie i parametry, by zachować spójność barw, CRI i optyk.
Matryca decyzyjna – szybki wybór
Jeśli priorytetem jest:
estetyka i minimalizm, mikromoduły, bezpieczne SELV, elastyczne sceny w mieszkaniówce i hospitality → 48 V
duże strumienie, wysoki sufit, retail/biura, trzy niezależne obwody i skala → 230 V (3-faz)
budżet startowy i szeroki wybór tanich reflektorów → 230 V
cicha praca z naciskiem na wyrafinowane detale świetlne → 48 V
niezależne sceny bez rozbudowanego sterowania → 230 V (3-faz)
Tunable White i aplikacje BLE w małej/mid skali → 48 V
DALI-2 w biurze z czujnikami i BMS → 230 V lub hybryda (230 V + profile 48 V w strefach reprezentacyjnych)
Najczęstsze błędy i jak ich uniknąć
Dobór „na waty”, nie na lumeny i lux.
Brak planu sterowania na etapie doboru opraw.
Zły rozkład obciążeń w 3-fazowych instalacjach.
Niedoszacowane zasilacze i spadki napięcia w 48 V.
Mieszanie partii o różnych SDCM w jednej linii.
Brak akcesoriów przeciwolśnieniowych w strefach pracy wzrokowej.
Nieprawidłowe odległości dla wall-wash (za blisko ściany).
Nieprzemyślane wysokości montażu nad stołami i blatami (refleksy, olśnienia).
Mini-kalkulatory i reguły kciuka
Ambient mieszkaniówka: 150–200 lx → 1500–2000 lm na 10 m².
Domowe biuro: 300 lx ambient + 500 lx na blacie → liniówki i akcenty.
Akcent ściany/obiekt: 200–500 lx → 700–1000 lm przy 15–24°.
Korytarz/galeria: wall-wash co 1,2–1,5 m, odległość od ściany ok. 1/3 wysokości.
48 V: suma mocy modułów w sekcji + 15–25% zapasu zasilacza; zasilanie z dwóch stron przy długich biegach.
3-faz: równoważyć obciążenie między L1/L2/L3; sceny „zielone” bez dodatkowej automatyki.
Scenariusze wdrożeniowe – przykłady
Salon 30 m², h=2,7 m:
wariant 48 V: jedna linia wpuszczana + dwa boki podwieszane; ambient 2× liniówka 2000 lm, akcent 4× 900 lm 24°, TW 2700–4000 K, sterowanie BLE; estetyka premium i łatwe sceny wieczór/TV/goście.
Butik 120 m², h=3,6 m:
wariant 230 V 3-faz: obwód wokół sali, cross-linie nad gondolami; reflektory 1500–2000 lm w optykach 15/24/36°, wall-wash na ściany; fazy: ambient/ekspozycja/komunikacja; DALI-2 dla harmonogramów i czujnika światła dziennego przy witrynie.
Biuro 450 m² open space:
wariant hybrydowy: 230 V linie główne z mikropryzmą (UGR≤19) + 48 V w strefach kreatywnych i recepcji; DALI-2 w open space, BLE w strefach lounge; TCO zoptymalizowane przez ściemnianie i czujniki.
Pielęgnacja i utrzymanie parametrów
Regularne czyszczenie dyfuzorów i osłon redukuje spadek strumienia i poprawia komfort wzrokowy. Sprawdzenie dokręcenia adapterów i złączek likwiduje mikroluzy. Aktualizacje aplikacji BLE czy plików DALI urealniają harmonogramy i oszczędności. Dla spójności barwy warto utrzymywać pulę modułów z jednej partii.
Przyszłość i trendy
Miniaturyzacja modułów 48 V i rosnąca dostępność driverów TW/RGBW.
Standaryzacja akcesoriów i rosnąca kompatybilność między markami.
Integracja z systemami automatyki (BMS, IoT, API) oraz analityką obecności.
Coraz lepsze optyki ograniczające UGR przy małych gabarytach opraw.
FAQ – najczęstsze pytania inwestorów
Czy można łączyć 48 V i 230 V w jednym obiekcie?
Tak, w osobnych torach zasilania. Częsty układ to 230 V w biurach i korytarzach, 48 V w strefach reprezentacyjnych.
Czy 3-fazowe szyny wymagają sterowania, aby mieć sceny?
Nie. Trzy fazy już dają trzy obwody. Sterowanie tylko rozszerza możliwości (ściemnianie, harmonogramy).
Czy 48 V nadaje się do wysokich sufitów?
Tak, ale zwykle potrzeba większej liczby modułów i przemyślanego zasilania. Dla bardzo wysokich kubatur 230 V bywa prostsze i tańsze.
Czy różnica w sprawności energetycznej wynika z napięcia?
Nie bezpośrednio. Decydują jakość LED, driverów, optyki i sposób sterowania (ściemnianie, sceny, czujniki).
Jak uniknąć różnic barwy światła po latach?
Kupować i magazynować moduły z jednej partii, dbać o SDCM i CRI, unikać mieszania serii w jednej linii.
Checklista wyboru technologii
Priorytet estetyki i miniatury → 48 V
Duże strumienie i skala → 230 V (zwłaszcza 3-faz)
Mały budżet startowy → 230 V
Sceny i Tunable White w mieszkaniówce → 48 V
Biuro z DALI-2 i czujnikami → 230 V lub hybryda
Galeria sztuki, horeca premium → 48 V
Retail i witryny z częstymi zmianami → 230 V
Podsumowanie – jak zdecydować mądrze
Wybór między 48 V a 230 V nie jest „lepsze-gorsze”, lecz „bardziej adekwatne do celu”. 48 V to design, precyzja, bezpieczeństwo SELV i modułowość w przestrzeniach, gdzie światło ma być dyskretne, a jednocześnie niezwykle świadome. 230 V to skala, prostota i moc – naturalny wybór dla biur, retailu i przestrzeni, w których najważniejszy jest zasięg i łatwy serwis. Gdy projekt łączy potrzeby reprezentacyjne z funkcją użytkową, hybryda bywa rozwiązaniem idealnym: 230 V jako kręgosłup, 48 V jako wyrafinowane narzędzie do detali i scen premium. Dzięki przemyślanej analizie CAPEX/OPEX i wdrożeniu sterowania, to światło – nie napięcie – zadecyduje o funkcjonalności, komforcie i ekonomii całego systemu.
