Jak dobrać moc i barwę światła w systemie szynowym LED – poradnik dla architektów

Wprowadzenie – cel projektu i założenia doboru światła w systemach szynowych

Oświetlenie szynowe LED stało się standardem w projektach architektów wnętrz i projektantów światła: pozwala płynnie budować warstwy światła (ambient, zadaniowe, akcentowe), skalować liczbę opraw bez przebudowy instalacji, a także łatwo rekonfigurować sceny w miarę zmian aranżacyjnych. Ten poradnik prowadzi krok po kroku przez dobór mocy, strumienia świetlnego, barwy światła (CCT) i jakości odwzorowania barw (CRI/TM-30) w systemach szynowych 1F/3F oraz magnetycznych 48 V. Znajdziesz tu szybkie reguły kciuka, dokładniejsze metody obliczeń w luksach, praktyczne rekomendacje do różnych typów przestrzeni i gotowe checklisty do specyfikacji.

Systemy szynowe oświetlenia

Konfiguratory Systemów Szynowych

Warstwy światła a logika systemu szynowego

System szynowy najlepiej działa, gdy myśli się o nim warstwowo:

Ambient (ogólne) – równomierne oświetlenie tła (100–300 lx w mieszkaniówce, 300–500 lx w biurach i retailu).
Task (zadaniowe) – do pracy: blat kuchenny 300–500 lx, biurko 500 lx, recepcja 500 lx+.
Accent (akcentowe) – rzeźbienie przestrzeni: 150–300 lx na ścianach, 200–1000 lx na obiektach (kontrast 3:1 do 10:1).

Myśląc szyną: jedna linia może „obsłużyć” kilka ról – wystarczy dobrać różne optyki i strumienie. Reflektory o węższych kątach stanowią warstwę akcentową, a oprawy liniowe/diffused – warstwę ambient.

Jak przeliczać moc na efekt: lm, lx, UGR i sprawność optyczna

Moc [W] nie świeci – świecą lumeny [lm]. Dwie oprawy 10 W mogą dać 650 lm i 1100 lm w zależności od efektywności układu (lm/W) i optyki. Dlatego:

Krok 1: określ wymagane natężenie oświetlenia [lx] dla funkcji przestrzeni (normy i wytyczne branżowe).
Krok 2: oszacuj potrzebny strumień [lm] do uzyskania tych luksów na płaszczyźnie roboczej, z uwzględnieniem strat odbiciowych i wysokości montażu.
Krok 3: dobierz liczbę i typ opraw (kąt świecenia, przesłona, dyfuzor) oraz położenie na szynie.

Szybka reguła kciuka (mieszkaniówka, h=2,6–2,8 m, ściany 0,5, sufit 0,7):

150–200 lx ogólne: ok. 1500–2000 lm na 10 m² (rozłożone w kilku punktach).
300 lx praca/biuro domowe: ok. 3000 lm na 10 m².
Akcent (obraz/półka): 400–800 lm z wąską optyką 15–24°.

UGR (olśnienie) w systemach szynowych kontrolujemy:

doborem optyk (ściślejsze kąty i przesłony typu honeycomb),
pozycją względem linii patrzenia,
kontrastem luminancji (nie kierować osi strumienia w oczy użytkownika).
W biurach dążymy do UGR ≤19 dla stref pracy.

Barwa światła (CCT): 2700K, 3000K, 3500K, 4000K – kiedy którą?

2700K–3000K – mieszkaniówka, horeca, retail fashion, strefy relaksu: ciepło i przytulność, dobre nasycenie barw ciepłych.
3500K – kompromis: nowoczesne mieszkania, galerie, przestrzenie wielofunkcyjne.
4000K – biura, gabinety, kuchnie produkcyjne, ekspozycje techniczne: czysto, neutralnie, większa „klarowność” detalu.

W praktyce projektowej dobrze sprawdza się zróżnicowanie barwy między warstwami: ambient 3000K, task 3500–4000K, akcent 3000–3500K. Jeśli przestrzeń łączy funkcje, rozważ Tunable White (2700–6500K) i sceny.

Jakość światła: CRI, TM-30, Rf/Rg, SDCM

CRI ≥90 to dzisiejsze minimum w projektach premium; CRI 95 dla stref z materiałami naturalnymi, sztuką, gastronomią.
TM-30 daje pełniejszy obraz:
- Rf (fidelity) ≥90 – wierność barw,
- Rg (gamut) 95–105 – kontrola nasycenia (100 = neutralnie).
SDCM ≤3 – powtarzalność barwy między oprawami; przy długich liniach i mieszanych partiach warto celować w SDCM ≤2.
Dodatkowo: flicker – do pracy i w kamerach: PstLM ≤1, SVM ≤0,4; najlepiej „flicker-free” w całym zakresie ściemniania.

Metodyka obliczeń: od szacunków do szybkiej kalkulacji w luksach

Metoda szybka (szacunkowa)

Określ potrzebne lx (np. 300 lx dla kuchennego blatu).
Oblicz powierzchnię płaszczyzny roboczej [m²].
Lm potrzebne ≈ lx × m² × (1,2–1,4) (rezerwa na straty).
Podziel przez strumień jednej oprawy (skuteczny po optyce), by uzyskać liczbę sztuk.

Przykład – blat 60×300 cm (1,8 m²), 300 lx:
Lm ≈ 300 × 1,8 × 1,3 ≈ 702 lm.
Jedna oprawa liniowa 900–1200 lm z osłoną asymetryczną zapewni rezerwę.
W praktyce stosuje się 2–3 punkty by uniknąć „hot-spotu”.

Metoda akcentowa (obiekt/obraz)
Celuj w 200–500 lx na obiekcie. Dla oprawy 700–1000 lm z optyką 15–24° zwykle uzyskasz właściwy kontrast na dystansie 1,5–2,5 m.

Kąty świecenia, fotometria i odległości

Optyki w reflektorach szynowych:

Narrow 10–15° – mocny akcent, rzeźbienie detalu, większy kontrast.
Spot 24–30° – uniwersalny akcent.
Flood 36–60° – szersze plamy światła, pół-ambient.
Wall-wash / asymetryczne – równomierne oświetlenie ściany, regałów.

Zasady praktyczne:

Dystans oprawy od ściany dla wall-wash: ok. 1/3 wysokości ściany (np. h=2,7 m → 0,9 m).
Dla akcentu pionowego (obraz): oś wiązki 30–35° względem pionu, by uniknąć olśnień i refleksów.
Dla półek/gondol retail: optyki asymetryczne (np. 20×60°), równoległe do linii regału.

48 V magnetyczne vs 230 V klasyczne: kiedy które?

48 V (magnetyczne)

Bezpieczne napięcie SELV, smukłe profile, wysoka estetyka i modularność, bogata paleta mini-modułów (reflektory, linie, sztyfty, wall-wash).
Bardzo dobre do mieszkań premium, galerii, butików, stref hospitality.
Ograniczenia: moc całkowita sekcji, spadki napięcia przy długich odcinkach – wymaga poprawnej sekcjonizacji zasilaczy.

230 V (1F/3F)

Szeroka dostępność opraw, duża moc jednostkowa, łatwa integracja z istniejącą infrastrukturą.
3-fazowe: jedną szyną obsłużysz 3 niezależne obwody/sceny.
Do retailu, biur, showroomów i przestrzeni wielkopowierzchniowych.

W mieszkaniówce coraz częściej łączy się systemy: magnetyczne 48 V w strefach reprezentacyjnych + 230 V w częściach technicznych.

Sterowanie i ściemnianie: DALI, 0–10 V, TRIAC, CASAMBI/BLE

TRIAC/Leading/Trailing – najprostsze, ale bywa kapryśne (kompatybilność driverów).
0–10 V – stabilne ściemnianie, popularne w obiektach.
DALI-2 – adresowanie, sceny, czujniki obecności/światła dziennego, wysoka niezawodność.
BLE/CASAMBI – aplikacje, sceny, harmonogramy bez dodatkowej infrastruktury sterującej.
Tunable White – wymaga sterownika dwukanałowego (CCT).
W mieszkaniówce dobrze sprawdzają się BLE i DALI (zwł. w większych projektach). Ustal topologię sterowania przed doborem driverów i modułów.

Dobór mocy i strumienia do typów pomieszczeń (rekomendacje)

Salon (ambient 150–200 lx, akcenty 200–500 lx)

Liniowe 1200–2000 lm co 1,5–2,0 m lub kilka reflektorów flood 800–1200 lm.
Akcenty: 700–1000 lm, 15–24°, na obrazy i faktury ścian.

Jadalnia (stół 200–300 lx)

Oś światła na blat: 1200–2000 lm w 1–3 punktach, kąt 24–36°.
CCT 2700–3000K, CRI ≥90 (jedzenie wygląda lepiej).

Kuchnia (blat 300–500 lx, ambient 200–300 lx)

Liniówki asymetryczne 1000–1500 lm/m nad blatem, 3500–4000K.
Dodatki: reflektory 700–1000 lm 24–36° do wysp.

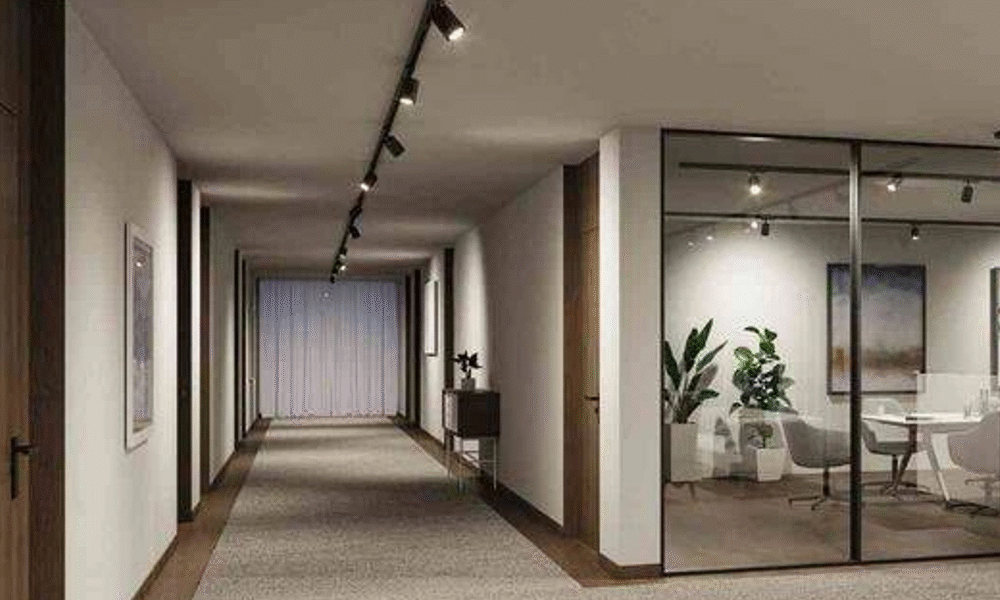

Korytarz/galeria (150–200 lx + akcent ścienny)

Wall-wash 600–1000 lm co 1,2–1,5 m; reflektory 24–30° na grafiki.

Domowe biuro (ambient 300 lx, stanowisko 500 lx)

Liniowe 1500–2000 lm na 10 m² + reflektory 700–1000 lm na biurko; 3500–4000K, UGR≤19.

Retail – butik (ambient 300–500 lx, akcenty 500–2000 lx)

3-fazowa szyna, reflektory 1100–2000 lm, optyki mieszane, CRI 90–95, Rf≥90, Rg≈100.
Ściany ekspozycyjne: wall-wash co 1–1,2 m.

Biuro open-space (300–500 lx, UGR≤19)

Liniowe z mikropryzmą 1000–2000 lm/m; strefy kreatywne – regulowane CCT.

Rozstawienie opraw na szynie: schematy i odległości

Ambient liniowy: odcinki 1–2 m, przerwy 0,2–0,5 m, równoległe do głównej osi komunikacji.
Reflektory flood: co 1,5–2,5 m przy h≈2,7 m, z korektą w zależności od kąta i wymaganych lx.
Akcenty wąskie: planuj pod obiekty, nie równomiernie; każda oprawa dedykowana do punktu akcentu.
Wall-wash: odległość od ściany 0,6–1,0 m (h=2,6–3,0 m), spacing ≈ odległość od ściany.

Unikanie olśnień i plam: optyka, osłony, wysokość montażu

Stosuj honeycomb, snooty, recessed source – obniżają luminancję źródła w polu widzenia.
Ustal wysokość oprawy tak, by oś wiązki mijała typowe linie patrzenia siedzących i stojących.
Dla stołów unikaj osi wiązki w lustro talerzy/szkła – ustaw lekkie odsunięcie osi.

Różne materiały i faktury: jak światło je pokazuje

Drewno, tkaniny, żywe kolory – 2700–3000K, CRI 90–95, akcent 24–36°.
Beton, kamień o niskim połysku – 3000–3500K; akcent boczny podkreśli relief.
Metal, szkło, wysoki połysk – uwaga na refleksy; optyki węższe i kąty padania 30–45°.
Sztuka/obrazy – CRI 95, Rf≥90; 300–500 lx, konserwatorsko bez przegrzewania.

Przykładowy mini-case: salon 28 m², h=2,7 m

Założenia: ambient 200 lx, akcent ścian z obrazami 200 lx, strefa TV z przygaszaniem.

Ambient: potrzebne ≈ 28 m² × 200 lx × 1,25 ≈ 7000 lm. Rozbij na: 2 liniówki po 2000 lm + 3 reflektory flood po 1000 lm.
Akcent: 3 obrazy → 3 reflektory 800–1000 lm, 15–24°, oś 30°.
CCT: ambient 3000K, akcent 3000K/3500K. CRI ≥90, SDCM ≤3.
Sterowanie: scena „goście” (ambient 100%), „wieczór” (ambient 40%, akcent 60%), „TV” (ambient 10%, akcent 30%).
Szyna: układ prosty 2×2,5 m równolegle do sofy i stołu.

Przykładowy mini-case: butik 90 m², 3-fazowy

Założenia: ambient 400 lx, strefy gondoli/ścian 800–1500 lx, wysoka jakość barw.

Ambient: 90 × 400 × 1,3 ≈ 46800 lm → liniówki 2000 lm co 1,5–2 m.
Akcenty: reflektory 1500–2000 lm, optyki 15–36°, CRI 95, Rf≥90, Rg≈100.
3 fazy: F1 ambient, F2 gondole, F3 ściany/nowości.
DALI lub BLE: sceny „wejście”, „wyprzedaż”, „przymierzalnie”.

Tunable White i Human-Centric Lighting (HCL) w praktyce

Biuro/domowe studio: 3500–5000K w dzień (pobudzenie), 3000K po 17:00.
Retail: 3000–4000K w zależności od kolekcji i materiałów; wieczorem cieplej.
Horeca: 2700–3000K wieczorem, możliwość rozjaśnienia do 3500–4000K w serwisie.
Pamiętaj o kompatybilnych driverach i sterowaniu CCT (DALI DT8, BLE).

Integracja z sufitami, szynami i zasilaniem

Plan instalacji: sekcje zasilania co 5–10 m w 48 V (wg producenta), osobne obwody dla scen i grup.
Sufit podwieszany: łatwy montaż szyn wpuszczanych; w betonie/cegle – szyny natynkowe.
Zapas mocy zasilaczy: 15–25% ponad sumę opraw w sekcji.
Spadki napięcia: przy 48 V planuj krótsze gałęzie i „centralne” zasilanie.

Najczęstsze błędy i jak ich uniknąć

Dobór „na waty”, nie na lumeny i lux.
Jedna barwa CCT dla wszystkich warstw – brak dramaturgii.
Zbyt szerokie optyki dla akcentów – „rozlane” plamy.
Brak osłon/honeycomb – olśnienia i „glare”.
Niedoszacowanie mocy zasilaczy albo złe sekcjonowanie w 48 V.
Brak spójności CRI/SDCM między seriami – różnice w kolorze światła.
Sterowanie „na końcu” – konflikty driverów i brak płynnego ściemniania.
Zbyt mały dystans od ściany przy wall-wash – prześwietlony górny pas.
Ignorowanie odbić w błyszczących materiałach – nieprzyjemne refleksy.
Brak dokumentacji scen i mapy opraw – kłopot przy serwisie i zmianach.

Checklist do specyfikacji dla architekta/projektanta

Funkcja i lx: ambient, task, accent + wartości docelowe.
Strumień [lm] i liczba opraw na strefę, efektywność [lm/W].
CCT (stałe/Tunable), CRI/TM-30 (Rf/Rg), SDCM.
Optyka: kąt, wall-wash, honeycomb/snoot.
UGR i strategia przeciw olśnieniu.
System: 48 V/230 V, 1F/3F, długości i układ szyn, zasilacze.
Sterowanie: DALI/0–10 V/TRIAC/BLE, sceny, czujniki.
Montaż: sufit (wpuszczany/natynkowy), wysokości, odległości.
Dokumentacja: rzut z numeracją opraw, tabela parametrów, mapa obwodów/faz.
Rezerwa serwisowa: zapas mocy, moduły zamienne, gwarancje.

Jak zacząć – praktyczny workflow projektu

Inwentaryzacja: funkcje, wymiary, wysokości, kolory/odbicia materiałów.
Cele świetlne: zakres lx na płaszczyznach, warstwy, CCT/CRI.
Koncept szyn: trasy, typ (48 V/230 V, 1F/3F), punkty zasilania.
Dobór opraw: typy i optyki per warstwa; wstępny bilans lm.
Sterowanie: wybór systemu, sceny, peryferia.
Weryfikacja: szybka kalkulacja lx, korekty liczby/optyk.
Specyfikacja i rysunki: mapa opraw, tabele, zestawienia.
Mock-up (jeśli krytyczne): test kilku opraw/warstw na miejscu.
Wdrożenie: montaż, adresacja/konfiguracja sterowania, kalibracja scen.
Odbiór i szkolenie: instrukcje dla użytkownika, plan serwisu.

Kiedy symulacja jest konieczna?

Biura/open-space, retail powyżej 100 m², galerie i muzea, przestrzenie z wysokimi sufitami, krytyczne zadania wzrokowe.
Wymagania formalne (normy, UGR, równomierność Emin/Ē).
Wielką wartość wnosi szybka iteracja: zmiana optyki 24°→36° może diametralnie poprawić równomierność bez zwiększania mocy.

Integracja z innymi warstwami oświetlenia

System szynowy nie musi być samotną wyspą. Świetnie współpracuje z:

Plafonami/pendantami nad stołem/wyspą (scena jadalniana),
Profilami LED we wnękach, pod szafkami (task),
Kinkietami na ścianach (ambient/akcent),
Taśmami do pośredniego podświetlenia sufitu (podniesienie tła).
Szyna pozostaje „kręgosłupem”, a inne warstwy dopowiadają komfort i klimat.

Zrównoważony projekt: energia, serwis, długowieczność

Celuj w lm/W ≥100 przy oprawach ogólnych; przy akcentach dopuszczalnie mniej (priorytet na jakość wiązki i CRI).
Dimmowanie = bezpośrednie oszczędności energii.
Wybieraj oprawy z łatwo dostępnymi modułami i przewidywalnym serwisem; sprawdzaj L80B10 50 000 h (lub więcej).
Dokumentuj projekt tak, by za 2–3 lata można było bez bólu dołożyć moduły i zachować spójność CCT/SDCM.

Zakupy i planowanie – gdzie zacząć

Gdy masz już koncepcję i parametry, przejrzyj komponenty, akcesoria, optyki i przykładowe konfiguracje w kategoriach:
